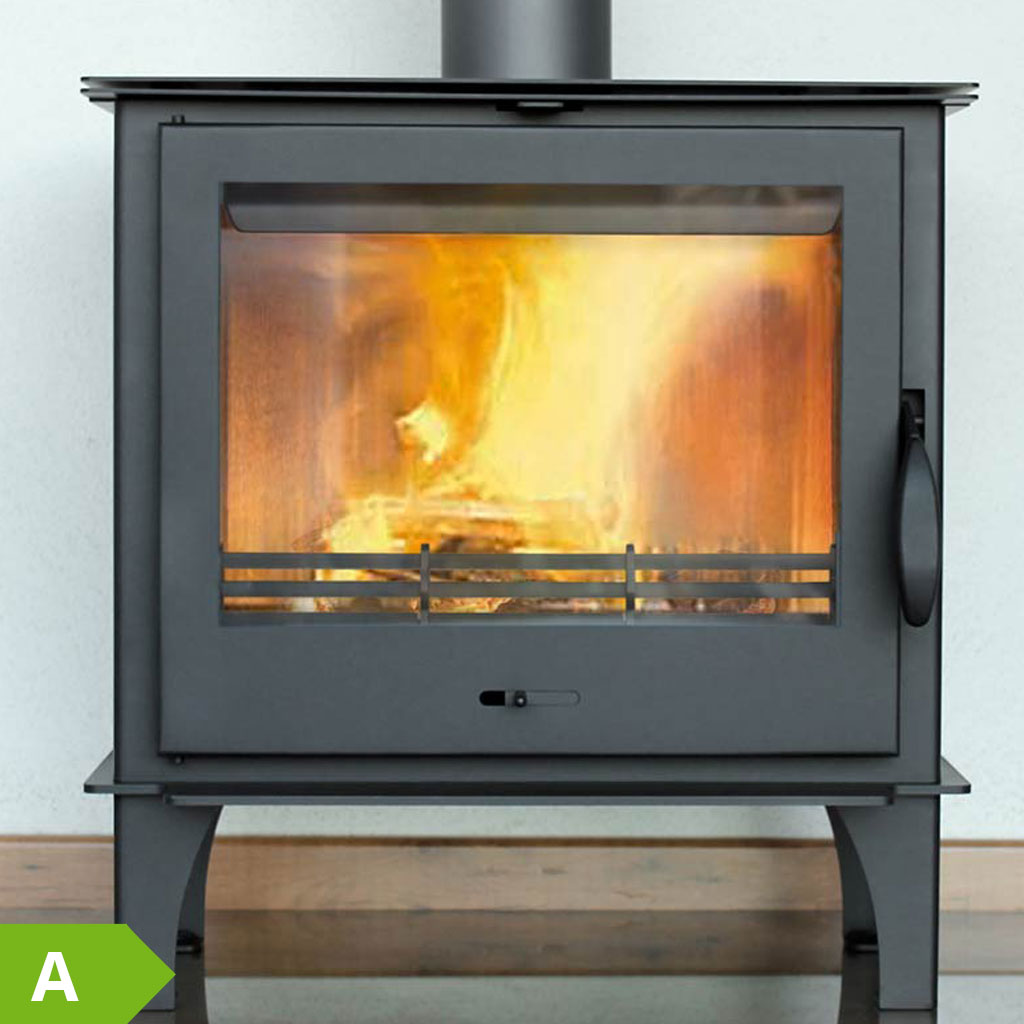

Kurzüberblick Kaminofen Juhnberg Lorenz 7kW

• 7kW Nennwärmeleistung
• Leistungsbereich: 4 bis 8kW
• flache Bauform mit besonders großer Panorama-Scheibe
• für Brennstoff Holz
• Scheibenspülung
• wunderbar zu bedienende Luftregler
• für Dauerbrand geeignet

Dokumente (als PDF)

Was macht den Kaminofen Lorenz aus?

• Der Kaminofen Lorenz von Juhnberg ist eine Kombination aus klassisch rechteckigem Kamineinsatz und frei im Raum stehendem Ofen. Der Lorenz verfügt über eine flache Bauform, hat aber ein sehr großes Sichtfenster. Dadurch lässt sich das Flammenspiel wunderbar beobachten – so wie ein guter Film im TV. Der Rohrabgang nach oben spart zusätzlich Platz im Raum.
• Abmessungen des Ofens: 62,4cm hoch, 54,5-58cm breit, 36,9cm tief
• Gewicht: ca. 78 kg
• 120 mm Rohranschluss
  Haben Sie einen 150 mm Wandanschluss? Kein Problem:
  Senotherm Rohrerweiterung Ø 120/150 mm schwarz
  Senotherm Rohrerweiterung Ø 120/150 mm gussgrau
• geeignetes Brennmaterial: Scheitholz, Braunkohlebriketts
• großer, gut zu nutzender Brennraum

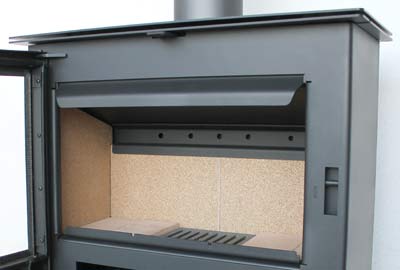

• Die Brennkammer ist an allen Seiten sorgfältig mit Schamott- & Vermiculite-Steinen ausgemauert. Diese haben eine besonders hohe Wärmekapazität. Starke Temperaturschwankungen werden gedämpft und der Ofen wird geschützt.
• Maße Brennraum: 49cm breit, 22cm tief, 20 – 26cm hoch
• Der Rost ist aus massivem, langlebigem Gusseisen gefertigt.
• An der Brennraum-Rückwand befinden sich die Luftreinlässe für die Tertiärluftzufuhr.

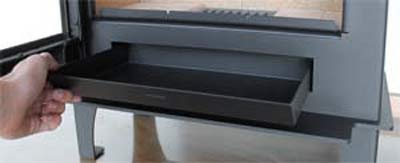

• praktisch: großer, komplett herausnehmbarer Aschenkasten
• großes Fenster aus hitzebeständigem Glas von Schott
• Der Ofen verfügt über ein ausgeklügeltes Luftströmungssystem, das eine kontinuierliche Verbrennung erlaubt und die Scheibe weitestgehend rußfrei hält. Mit den Luftreglern können Sie den Lorenz optimal steuern. Der Abbrand erfolgt stets mit minimaler CO- und Feinstaubemmision sowie maximalem Wirkungsgrad.

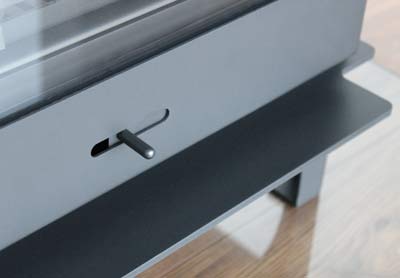

• Primärluftregler: Dieser befindet sich unter der Scheibe. Die Primärluftzufuhr ist ideal beim Anheizen und kann später, wenn das Feuer gut angebrannt ist, langsam verringert werden.

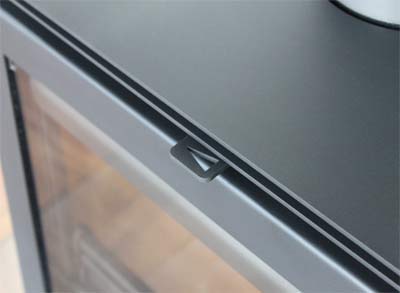

• Sekundärluftregler (über der Tür): Wenn das Feuer gut angebrannt ist, wird die Luftzufuhr hier gesteuert. Viel Luft = vollständige Verbrennung, weniger CO und Ruß, schnellerer Abbrand. Wenig Luft = langsamerer Abbrand, bei zu wenig Luft leichte Rußbildung und unvollständige Verbrennung. Mit dem Schieberegler finden Sie goldene Mitte!
• Tertiärluft: Zusätzliche Verbrennungsluftzufuhr im oberen Drittel des Brennraums. Noch nicht gezündeten Gasen wird an dieser Stelle nochmals Sauerstoff zugeführt, sodass auch garantiert nichts unverbrannt in den Schornstein verschwinden kann.
• Juhnberg Türverschluss: Der solide Türgriff wird von einem auf einer ausgefrästen Kreisbahn laufenden Edelstahl-Bolzen geführt. Egal ob der Lorenz kalt ist, oder seit vielen Stunden brennt – der Verschluss arbeitet stets präzise und sicher.

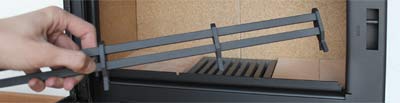

• Herausnehmbare Reling: Je nachdem was für Brennstoff verheizt wird kann es passieren, dass etwas davon bzw. Glut aus der Brennkammer herausfällt. Die Reling kann wahlweise eingesetzt (besserer Schutz) oder abgenommen werden (bessere Sicht auf das Feuer).
• hervorragende Verarbeitung
• solide Konstruktion aus Grauguss und verschweißten, dicken 4mm und 7mm Stahlplatten
• Tür und Glasscheibe sind sorgfältig gedichtet. Der Ofen darf auch an mehrfachbelegten Schornsteinen angeschlossen werden.

Zulassung

• erfüllt die Anforderungen an Emissionsgrenzwerte sowie Mindestwirkungsgrad nach 1. Bundesimmisionsschutzverordnung Stufe 2.
• erfüllt die Anforderungen der Ökodesign Verordnung 2022 (EU) 2015/1185
• EN 13240 geprüft, CE-Zeichen vorhanden

Das Juhnberg Qualitätsversprechen

• Heiztechnische Produkte von Juhnberg werden so entwickelt und gefertigt, dass sie nicht nur gut aussehen, sondern auch den Belastungen im Alltag jahrelang standhalten. Der Lorenz ist aus 4mm und 7mm dicken Stahlplatten gefertigt. Der Rahmen ist komplett verschweißt (nicht gepunktet, genietet oder geschraubt). Die thermischen Belastungen und Spannungen, denen ein Kaminofen bei Erhitzung und Abkühlung ausgesetzt ist, werden aufgenommen, ohne dass sich der Ofen spürbar verzieht. Dies gewährleistet ein hohe Stabilität und Langlebigkeit.
• bundesweite Ersatzteilversorgung: Original Juhnberg Ersatzteile können ganz einfach und schnell über unser Ersatzteillager in Markranstädt bestellt werden. Teile für den Lorenz sind auch in vielen Jahren noch bestellbar.

Technische Daten

• Mindestabstand zu brennbaren Bauteilen: 50cm nach hinten, 50cm zur Seite, 80cm nach vorn
• Der Ofen ist raumluftabhängig.
• Raumheizer für feste Brennstoffe
• geeignetes Brennmaterial: Scheitholz, Braunkohlebriketts
• Nennwärmeleistung: 7 kW
• Leistungsbereich: 4 bis 8 kW
• Energieeffizienzklasse: A
• Wirkungsgrad: > 73,0 %
• Mittlere Abgastemperatur bei Nennwärmeleistung: 265 °C
• erforderlicher Förderdruck bei Nennwärmeleistung: 12 Pa
• Abgasmassenstrom bei Nennwärmeleistung: 8,3 g/s
• Mittlerer CO-Gehalt der Abgase: < 1250 mg/m³
• Staubemission nach BImschV: < 40 mg/m³

Eleganz und Gemütlichkeit

• Mit diesem Juhnberg Kaminofen bringen Sie gemütliche Strahlungswärme direkt in Ihre Wohnung und heizen auch noch kostensparend und umweltfreundlich.

Tatsächliche Heizleistung

• Die unter Prüfbedingungen ermittelte Nennwärmeleistung beträgt 7 kW.
• Die tatsächliche Heizleistung ist abhängig von der verbrannten Brennstoffmenge pro Stunde.
  • Beispiel 1: In einer Stunde werden 2,4 kg Holz mit einem Brennwert von 4 kWh/kg mit 73% Wirkungsgrad verbrannt: Tatsächliche Heizleistung = 2,4 kg x 4 kWh/kg x 0,73 = 7 kWh
  • Beispiel 2: In einer Stunde wird 1,4 kg Holz mit einem Brennwert von 4 kWh/kg mit 73% Wirkungsgrad verbrannt: Tatsächliche Heizleistung = 1,4 kg x 4 kWh/kg x 0,73 = 4 kWh

Das passende 120mm Ofenrohr

Zu diesem Ofen passt das 120mm Ofenrohr aus der Serie „Senotherm, 2mm, schwarz“. Es kann ganz einfach und ohne zusätzliche Versandkosten mitbestellt werden.

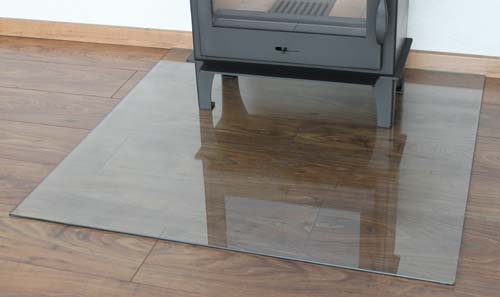

Bodenplatte aus Glas für 79,00 €

Die Bodenplatte schützt vor Funkenflug und Brandflecken. Bei Holz- oder Teppichböden ist die Verwendung einer solchen Platte vorgeschrieben.

• ESG-Sicherheitsglas mit polierten Kanten
• Temperaturwechsel beständig
• hohe Schlagfestigkeit
• Maße: 1000 x 1000 x 6mm
• Gewicht: 18kg
• ohne zusätzliche Versandkosten
